BINDを使ってLAN向けDNSサーバを作ろう！

ここでは、BINDを使ったLAN内用DNSの構築手順について掲載してあります。

非固定IPの場合、外部向けのDNSを立てることができないので、今回はLAN内でのみ参照をするDNSサーバを構築します。

尚、説明で使用しているドメイン"mhserv.info"やネットワークアドレス"192.168.100"は各自の環境に合わせて変更してください。

[広告]

DNSとは…？

ブラウザで「http://142.250.207.4/」に接続すると、一体どこに繋がるでしょうか？

試してみると分かりますが、これはGoogleのトップページに繋がります。しかし、これでは覚えづらい、分かりづらい、どこに繋がるか分からず不安、と良い事なしですよね。

そこで、「http://www.google.com/」なんてURL(ドメイン)を付けてやります。このURLを見れば、どこに繋がるかだいたい分かりますね。

このように、IPアドレスとドメインを相互変換するシステムのことをDNS(Domain Name System)といいます。

BINDとは…？

Berkeley Internet Name Domainの略で、世界で最も普及しているDNSサーバです。

BINDのインストール

BINDと関連のパッケージをインストールします。

[root@rl8 ~]# dnf -y install bind

インストール済み:
  bind-32:9.11.36-5.el8_7.2.x86_64

完了しました!

BINDの設定

BINDの設定ファイルを編集します。

赤字の部分を追記しましょう。

[root@co ~]# vi /etc/named.conf

options {
#       listen-on port 53 { 127.0.0.1; };
#       listen-on-v6 port 53 { ::1; };
        directory       "/var/named";
        dump-file       "/var/named/data/cache_dump.db";
        statistics-file "/var/named/data/named_stats.txt";
        memstatistics-file "/var/named/data/named_mem_stats.txt";
        allow-query      { localhost; localnets; };
    # 追記ここから
        allow-recursion  { localhost; localnets; };
        allow-transfer   { localhost; localnets; };
        forwarders       { 192.168.100.1;(ルータのアドレス) };
        version "unknown";
    # 追記ここまで

        recursion yes;

        dnssec-enable yes;
        dnssec-validation yes;

        managed-keys-directory "/var/named/dynamic";

        pid-file "/run/named/named.pid";
        session-keyfile "/run/named/session.key";

        include "/etc/crypto-policies/back-ends/bind.config";
};

logging {
        channel default_debug {
                file "data/named.run";
                severity dynamic;
        };
};

zone "." IN {
        type hint;
        file "named.ca";
};

include "/etc/named.rfc1912.zones";
include "/etc/named.root.key";

# 追記ここから
include "/var/named/named.mhserv.info(取得したドメイン).zone";
# 追記ここまで
};

LAN内向けゾーン定義ファイルの作成

BINDが参照するLAN内でのゾーン定義ファイルを作成し、以下を入力します。

赤字の部分は、ご自身の環境（ドメインやIPアドレス）に合わせてください。

[root@rl8 ~]# vi /var/named/named.mhserv.info.zone

zone "mhserv.info" {
    type master;
    file "mhserv.info.db";
};
zone "100.168.192.in-addr.arpa" {
    type master;
    file "100.168.192.in-addr.arpa.db";
};

LAN内向け正引きゾーンDBの作成

ドメインからIPアドレスを参照する正引きゾーンの一覧を作成します。

ドメインの後ろにピリオド"."が付くので、忘れずに記入してください。

設定の内容についての詳しい説明はWebOS Goodies様の記事がとても参考になります。　

[root@rl8 ~]# vi /var/named/mhserv.info.db

$TTL    86400
@       IN      SOA     mhserv.info.  root.mhserv.info.(
					2023030401 ; Serial
					28800      ; Refresh
					14400      ; Retry
					3600000    ; Expire
					86400 )    ; Minimum
        IN NS    mhserv.info.
        IN MX 10 mhserv.info.
@       IN A     192.168.100.201
*       IN A     192.168.100.201

LAN内向け逆引きゾーンDBの作成

続いて、IPアドレスからドメインを参照する逆引きゾーンの一覧を作成します。

こちらもドメインの後ろにピリオド"."が付くので、忘れずに記入してください。

[root@rl8 ~]# vi /var/named/100.168.192.in-addr.arpa.db

$TTL    86400
@       IN      SOA     mhserv.info.  root.mhserv.info.(
					2023030401 ; Serial
					28800      ; Refresh
					14400      ; Retry
					3600000    ; Expire
					86400 )    ; Minimum
	IN NS    mhserv.info.
201	IN PTR   mhserv.info.

BINDの起動

設定が終わったら、BINDを起動します。

[root@rl8 ~]# systemctl enable --now named

Created symlink /etc/systemd/system/multi-user.target.wants/named.service → /usr/lib/systemd/system/named.service.

[root@rl8 ~]# systemctl status named

● named.service - Berkeley Internet Name Domain (DNS)
   Loaded: loaded (/usr/lib/systemd/system/named.service; enabled; vendor prese>
   Active: active (running) since Sat 2023-03-04 21:52:22 JST; 9s ago
  Process: 2942 ExecStop=/bin/sh -c /usr/sbin/rndc stop > /dev/null 2>&1 || /bi>
  Process: 2957 ExecStart=/usr/sbin/named -u named -c ${NAMEDCONF} $OPTIONS (co>
  Process: 2954 ExecStartPre=/bin/bash -c if [ ! "$DISABLE_ZONE_CHECKING" == "y>
 Main PID: 2959 (named)
    Tasks: 4 (limit: 11387)
   Memory: 11.3M
   CGroup: /system.slice/named.service
           mq2959 /usr/sbin/named -u named -c /etc/named.conf

サーバ機のDNSを変更

サーバのDNSを自分自身を参照するように変更します。

まずは、ネットワークアダプタの名前を確認しましょう。

[root@rl8 ~]# nmcli device

DEVICE  TYPE      STATE     CONNECTION
ens18   ethernet  接続済み  ens18
lo      loopback  管理無し  --

今回は"接続済み"になっている"ens18"が対象のネットワークになります。

DNSサーバの割り振りを以下の通り変更します。

プライマリ : 127.0.0.1（自分）
セカンダリ : 192.168.100.1（ルーター）

[root@rl8 ~]# nmcli connection modify ens18 ipv4.dns "127.0.0.1 192.168.100.1"

設定を反映するため、ネットワークマネージャーを再起動します。

[root@rl8 ~]# systemctl restart NetworkManager

[root@rl8 ~]# nmcli device show ens18

GENERAL.DEVICE:                         ens18
GENERAL.TYPE:                           ethernet
GENERAL.HWADDR:                         46:99:ED:D2:30:64
GENERAL.MTU:                            1500
GENERAL.STATE:                          100 (接続済み)
GENERAL.CONNECTION:                     ens18
GENERAL.CON-PATH:                       /org/freedesktop/NetworkManager/ActiveC>
WIRED-PROPERTIES.CARRIER:               オン
IP4.ADDRESS[1]:                         192.168.100.201/24
IP4.GATEWAY:                            192.168.100.1
IP4.ROUTE[1]:                           dst = 0.0.0.0/0, nh = 192.168.100.1, mt>
IP4.ROUTE[2]:                           dst = 192.168.100.0/24, nh = 0.0.0.0, m>
IP4.DNS[1]:                             127.0.0.1
IP4.DNS[2]:                             192.168.100.1

動作確認

それでは、DNSが正しく設定ができているかどうか確認しましょう。

まずは正引きから。

[root@rl8 ~]# dig mhserv.info

; <<>> DiG 9.11.36-RedHat-9.11.36-5.el8_7.2 <<>> -x 192.168.100.201
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 59178
;; flags: qr aa rd ra; QUERY: 1, ANSWER: 1, AUTHORITY: 1, ADDITIONAL: 2

;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 1232
; COOKIE: 15ce89c9707bdad7980590ca6403455b054affa09ab5aa3c (good)
;; QUESTION SECTION:
;mhserv.info.                   IN      A

;; ANSWER SECTION:
mhserv.info.            86400   IN      A       192.168.100.201

;; AUTHORITY SECTION:
mhserv.info.            86400   IN      NS      mhserv.info.

;; Query time: 0 msec
;; SERVER: 127.0.0.1#53(127.0.0.1)
;; WHEN: 土  3月 04 22:19:23 JST 2023
;; MSG SIZE  rcvd: 98

続いて逆引きです。

[root@rl8 ~]# dig -x 192.168.100.201

; <<>> DiG 9.11.36-RedHat-9.11.36-5.el8_7.2 <<>> -x 192.168.100.201
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 59178
;; flags: qr aa rd ra; QUERY: 1, ANSWER: 1, AUTHORITY: 1, ADDITIONAL: 2

;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 1232
; COOKIE: 54842b667af3c5453d7e6f5d640345d577c376e967b06271 (good)
;; QUESTION SECTION:
;201.100.168.192.in-addr.arpa.  IN      PTR

;; ANSWER SECTION:
201.100.168.192.in-addr.arpa. 86400 IN  PTR     mhserv.info.

;; AUTHORITY SECTION:
100.168.192.in-addr.arpa. 86400 IN      NS      mhserv.info.

;; ADDITIONAL SECTION:
mhserv.info.            86400   IN      A       192.168.100.201

;; Query time: 0 msec
;; SERVER: 127.0.0.1#53(127.0.0.1)
;; WHEN: 土  3月 04 22:21:25 JST 2023
;; MSG SIZE  rcvd: 140

それぞれ、設定したIPアドレスとホスト名が表示されればOKです。

LAN内でDNSサーバを使用する

ファイアウォールの設定

他の端末からアクセスできるよう、ファイアウォールの設定をしておきます。

[root@rl8 ~]# firewall-cmd --permanent --add-service=dns

success

[root@rl8 ~]# firewall-cmd --reload

success

WindowsでのDNSの設定

Windows機でネットワークインターフェースにDNSの設定を行います。

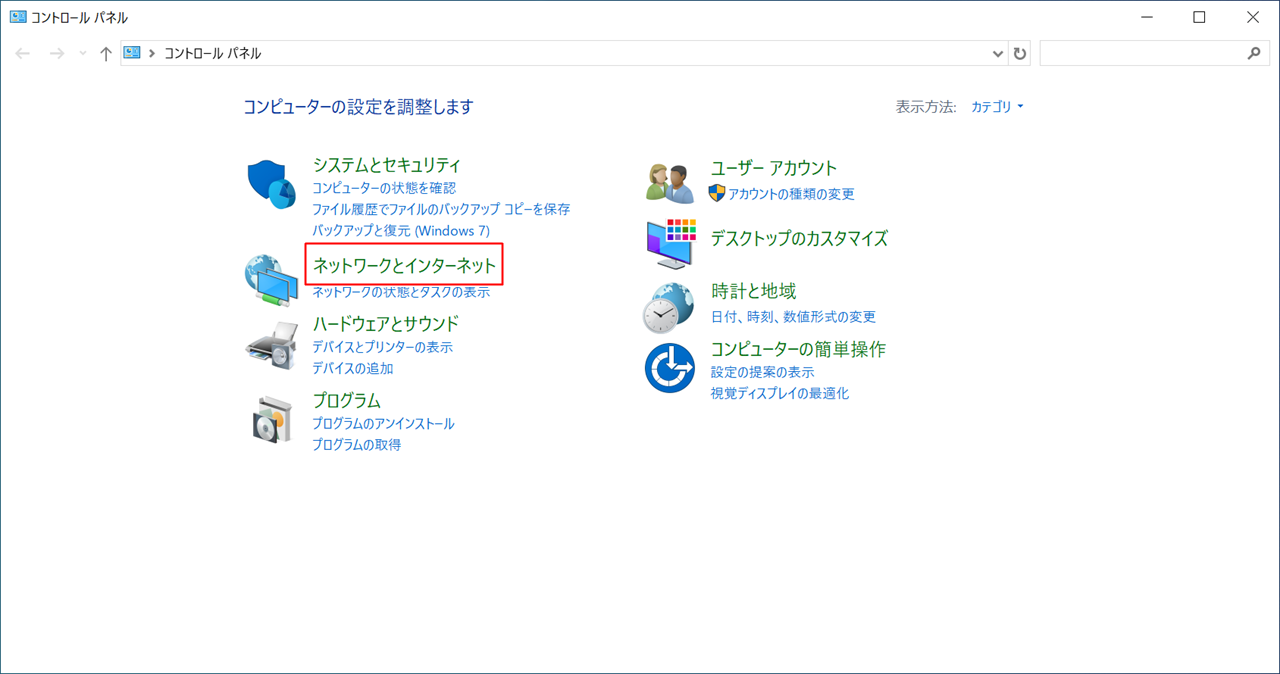

	コントロールパネルを開き、 [ネットワークとインターネット]をクリックします。

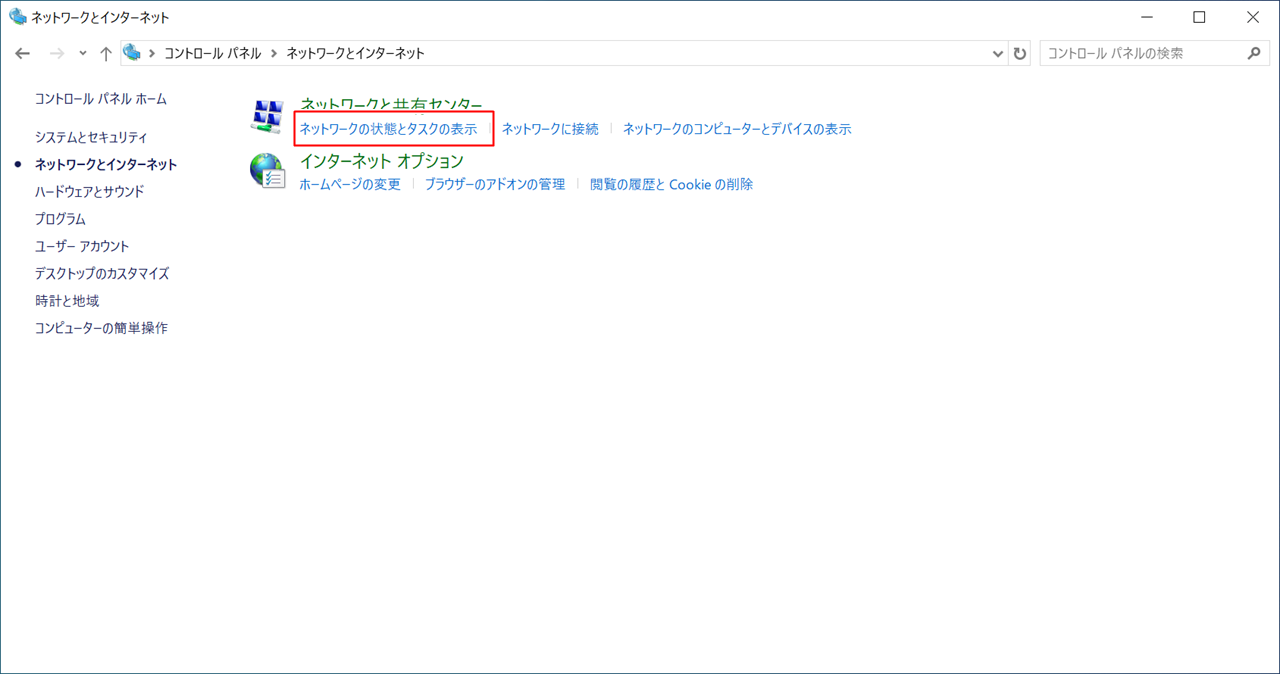

	[ネットワークの状態とタスクの表示]をクリックします。

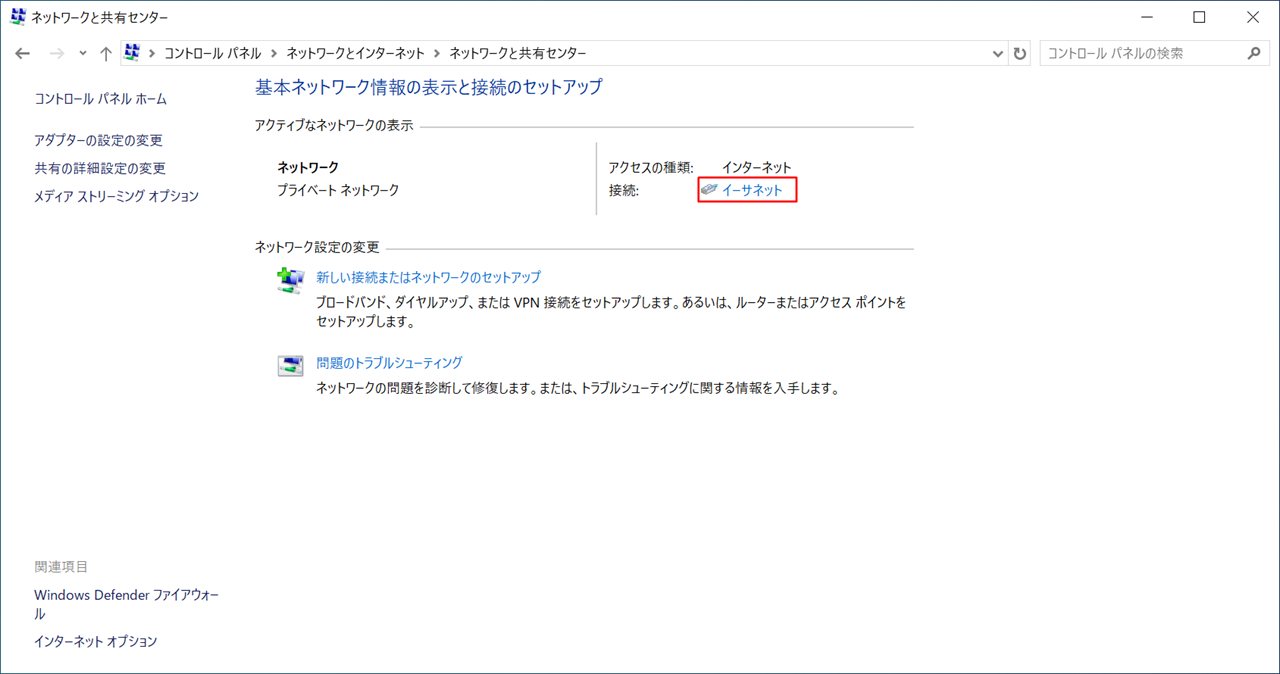

	アクセスの種類が"インターネット"となっている接続を選び、クリックします。

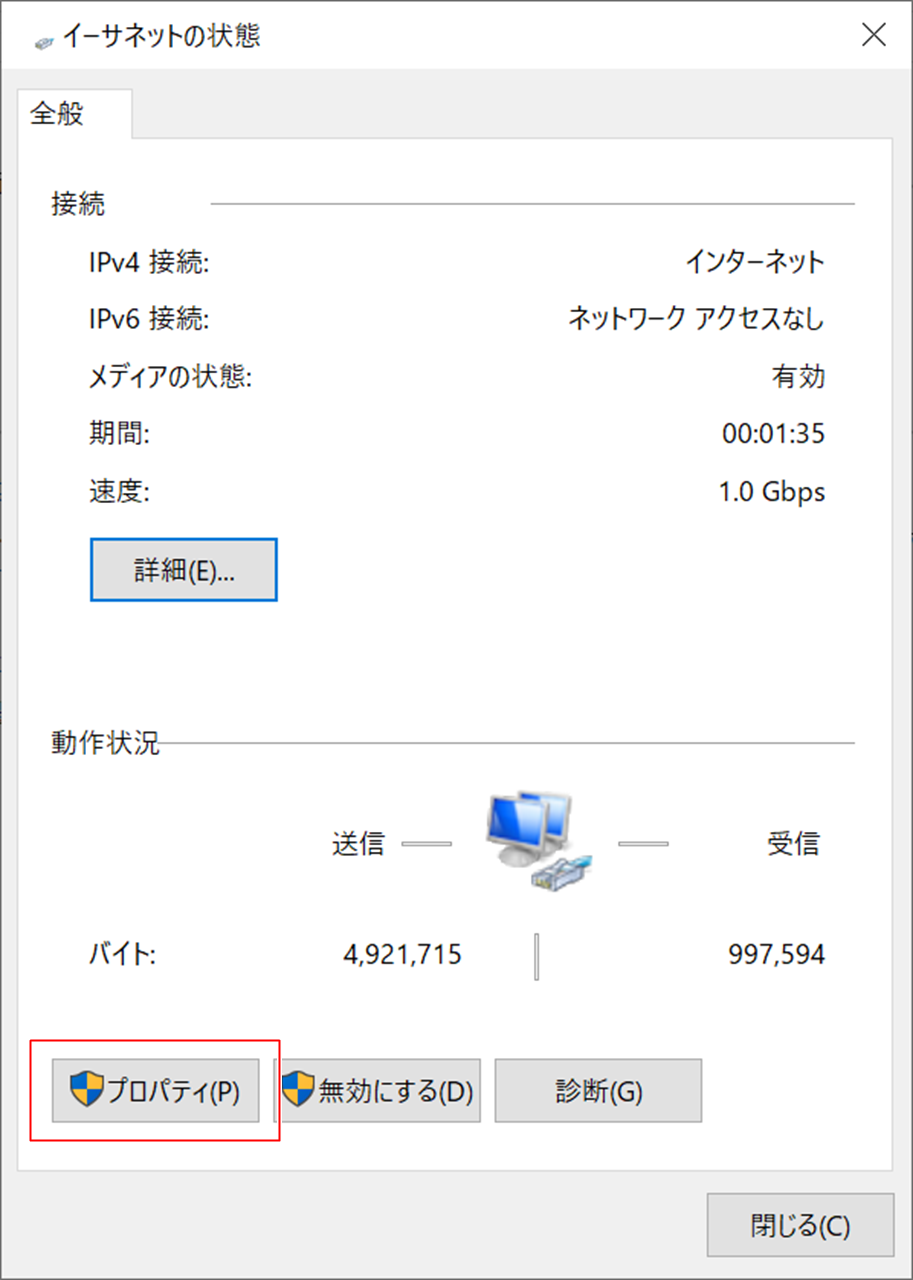

	画面左下の[プロパティ]をクリックします。

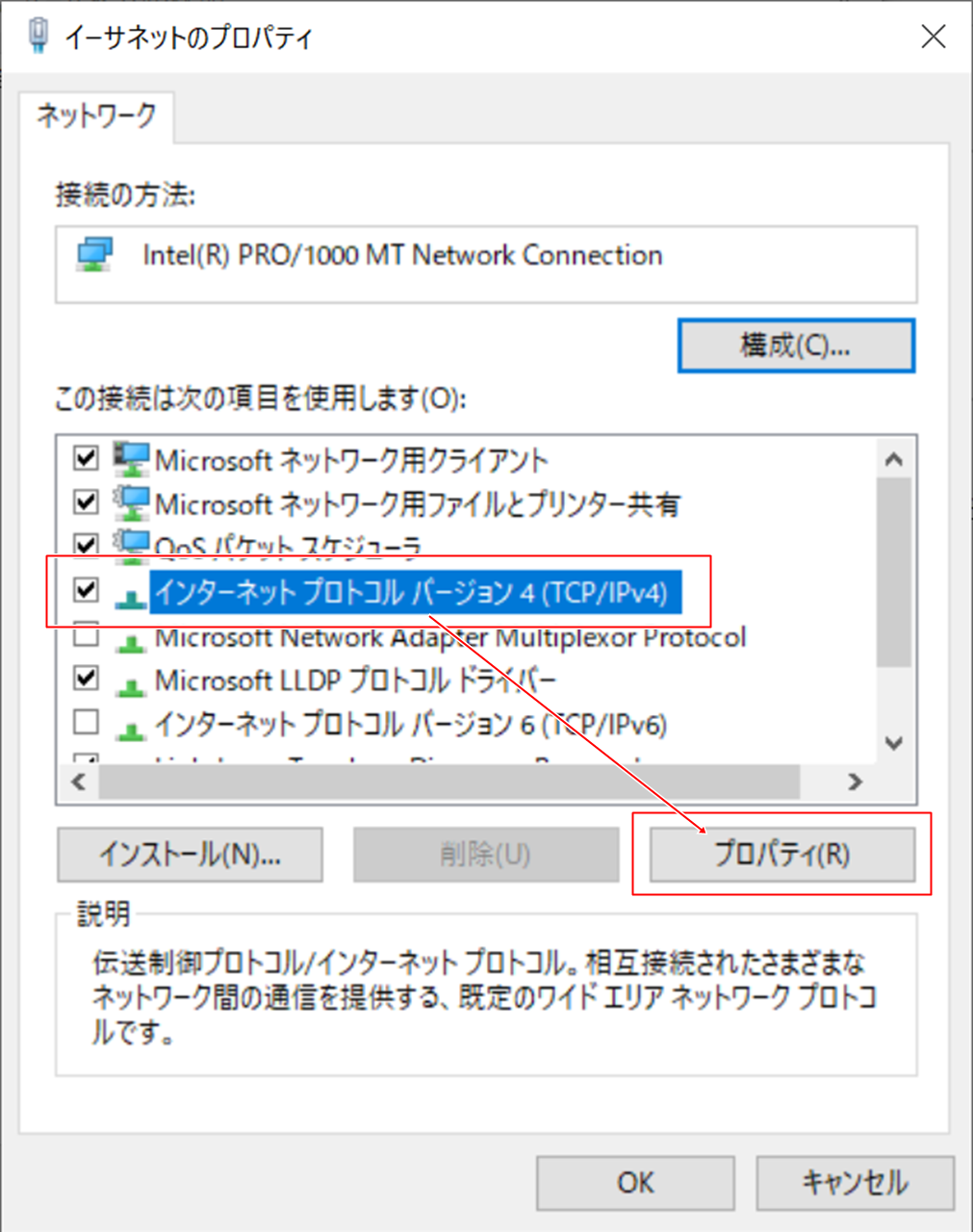

	[インターネットプロトコルバージョン4]を選び、[プロパティ]をクリックします。

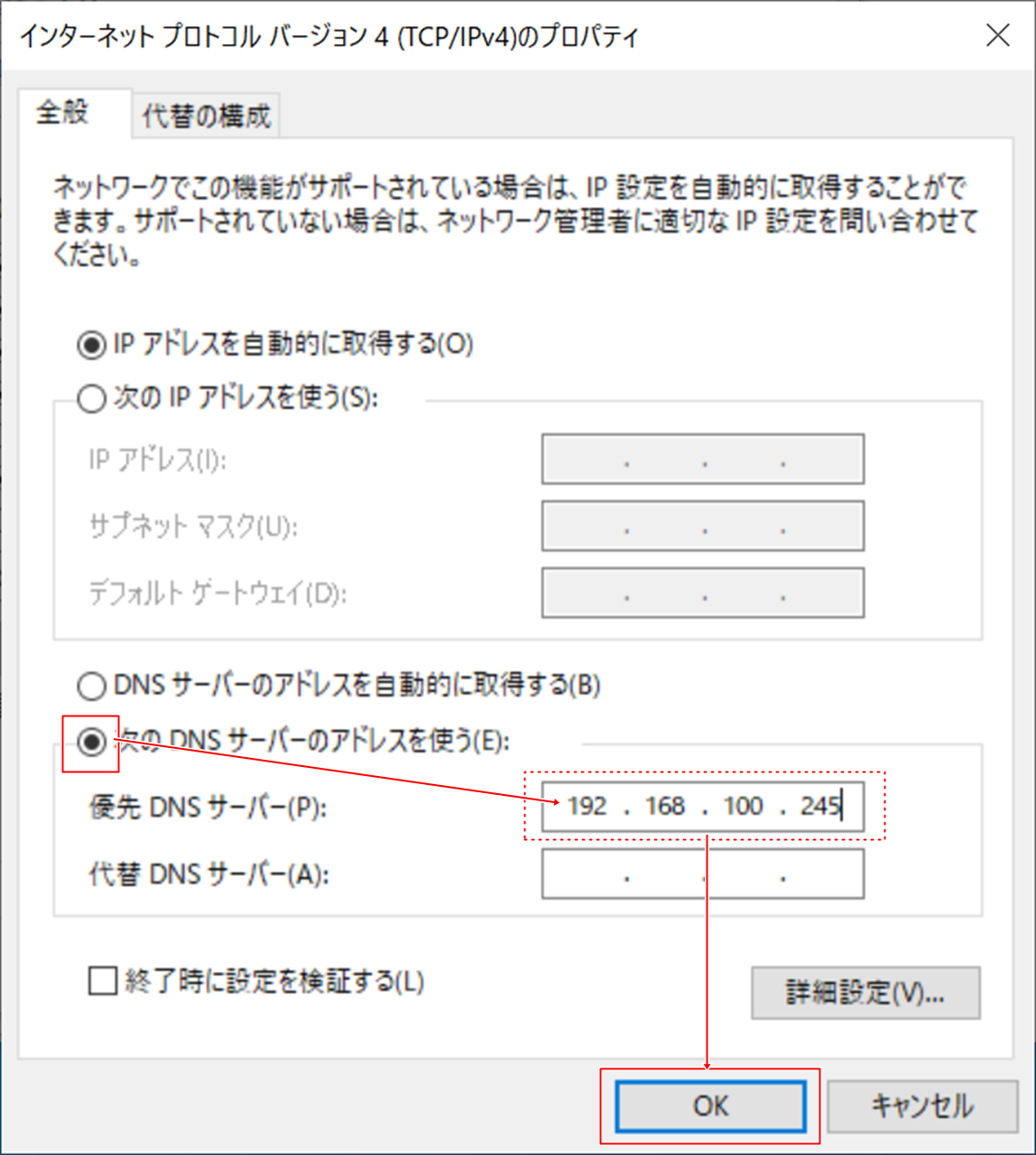

	[次の DNS サーバーのアドレスを使う]にチェックを入れ、優先DNSサーバー欄にDNSサーバのIPアドレスを入力します。あとは[OK]をクリックして、設定画面を終了すれば設定完了です。
