過去のネットワーク環境
ここでは、我が家のネットワーク環境を掲載しています。
[広告]
ネットワーク環境（2021年頃）

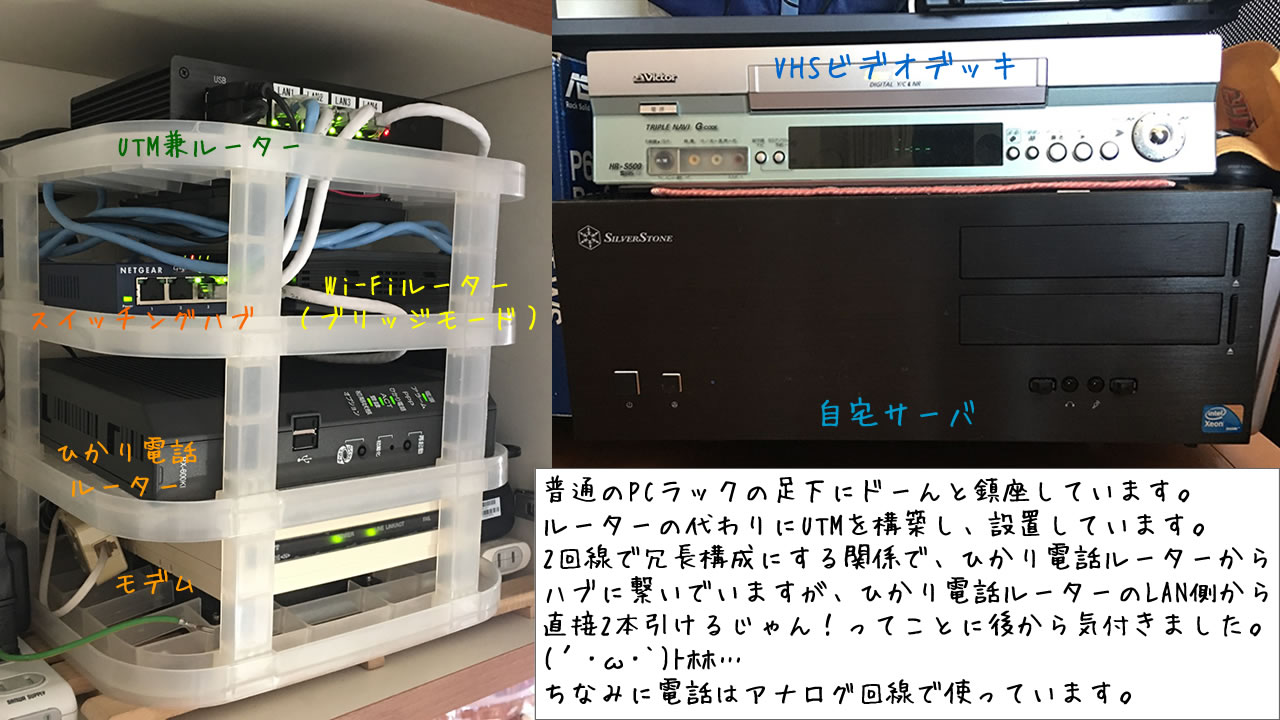

画像をクリックすると、設置の様子が表示されます。

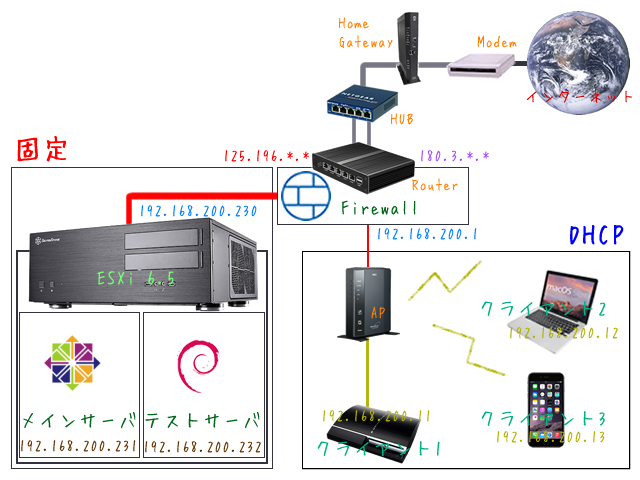

125.196.…というのがグローバルIPアドレス、192.168.…というのがプライベートアドレスです。
うちの場合、グローバルIPアドレスが非固定で度々変わるので、DynamicDNSを利用しています。
サーバ機
- OS - VMWare ESXi 6.5 (Patched)
- M/B - ASUS P6X58D Premium
- CPU - Intel Xeon L5630 (TDP 40W、2.13GHz)
- P/U - SUPER FLOWER SF-550P14PE
- Cooler - Scythe BIG SHURIKEN3
- Mem - DDR3-1600 24GByte (4GB*6枚)
- HDD - 2.5inch 160Gbyte + 3.5inch 1TByte*3 + 500GByte
- LAN - Gigabit Ethernet*2（オンボード:2）
中古ショップで未開封のGA-X58A-UD5 (rev.2.0)(LGA1366のマザーボード)が\2,200-で売っているのを見つけ、つい衝動買い。設置後になってBIOSメニューにIntel VT-dの項目がないことが分かり、サーバでの使用は諦めてメインPCへ回すことに。
で、色々入れ替えをしているうちに、元々使っていたP6T WSがダメージを負ったらしく、電源が入らなくなってしまったので、元々メインPCで使っていたP6X58Dをサーバへ移行。
6本あるメモリスロットのうち4本が使えなくなっていたのですが、メモリスロット周辺に接点復活剤をまき散らし、無水エタノールで洗浄したところ、6本全て認識するようになりました！
2016年からパーツを入れ替えながら稼働してきたこのサーバですが、2023/07/10にリプレイスとなりました。
UTM
XCY - X34
- OS - Sophos XG Firewall Home Edition
- CPU - Intel Celeron J1900 (TDP 10W、2.00GHz)
- Mem - DDR3-1600 8GByte (8GB*1枚)
- SSD - mSATA 256GB
- LAN - Gigabit Ethernet*4 (オンボード:4)
ファンレスの中華製小型PCですが、LANポートが4つあり、低消費電力（TDP10W）のため、自作ルータやファイアウォールを構築するには丁度良い端末です。
今回はSophosのUTMソフトウェアである、XG Firewall Home Editionをインストールし、ルータを兼ねる形で設置しました。SSDは一応組み込み製品向けのものを搭載しているので、熱にも強い…はず？
仕様上1.35Vの省電力版メモリを使うようになっていますが、試しに普通の1.5V版メモリを差したところ問題なく使えたため、今もそのまま使っています。
本当はこの前モデルであるX33が欲しくて注文したのですが、販売店に騙されてX34を購入するハメになりました…情けない(´･ω･`)。この辺の経緯についてはブログに掲載しています。
ちなみに、ブログの記事ではESXiを入れて仮想化していますが、結局直接OSを入れ直して使っています。
スイッチングハブ
スイッチングハブと言えば、私の中ではNETGEAR一択です。
全ポートギガビット対応、金属筐体で強度もGood！2013年購入以来ノントラブルです。
ちなみに、上記ネットワーク図に載っているのは5ポートのものですが、その他に8ポートのGS108-300JPS（2014年購入）も使っています。こちらもトラブルは起きていません。
アクセスポイント
Wi-Fiルータと言えば、私の中ではNEC一択です。
今はアクセスポイントとして活用しています。購入が確か2010年頃なので、そこから10年以上安定して動いてくれています。
Wi-Fi6どころか、Wi-Fi5にも対応していない機種ですが、そもそもそんな速度は求めていないので問題なしです。このまま壊れるまで使うことになると思います。
ホームゲートウェイ（ひかり電話ルーター）
IPv6と携帯代割引のために導入。
IPoEはこのホームゲートウェイに任せていますが、IPv4通信においてはルーターとしても機能しておらず、ただのブリッジになっています。
せっかくなので、ひかり電話機能も使いたいなと思い、色々と構想を練っていますが、多分しばらくそのままです。必要に迫られないと、中々手が回りませんね…。
回線速度
参考までに、回線速度は以下の通り。
VDSL回線から切り替えたいけど…家の構造上そう簡単にいかないのが困りものです。
