過去のネットワーク環境

ここでは、我が家のネットワーク環境を掲載しています。

[広告]

ネットワーク環境（2023年頃）

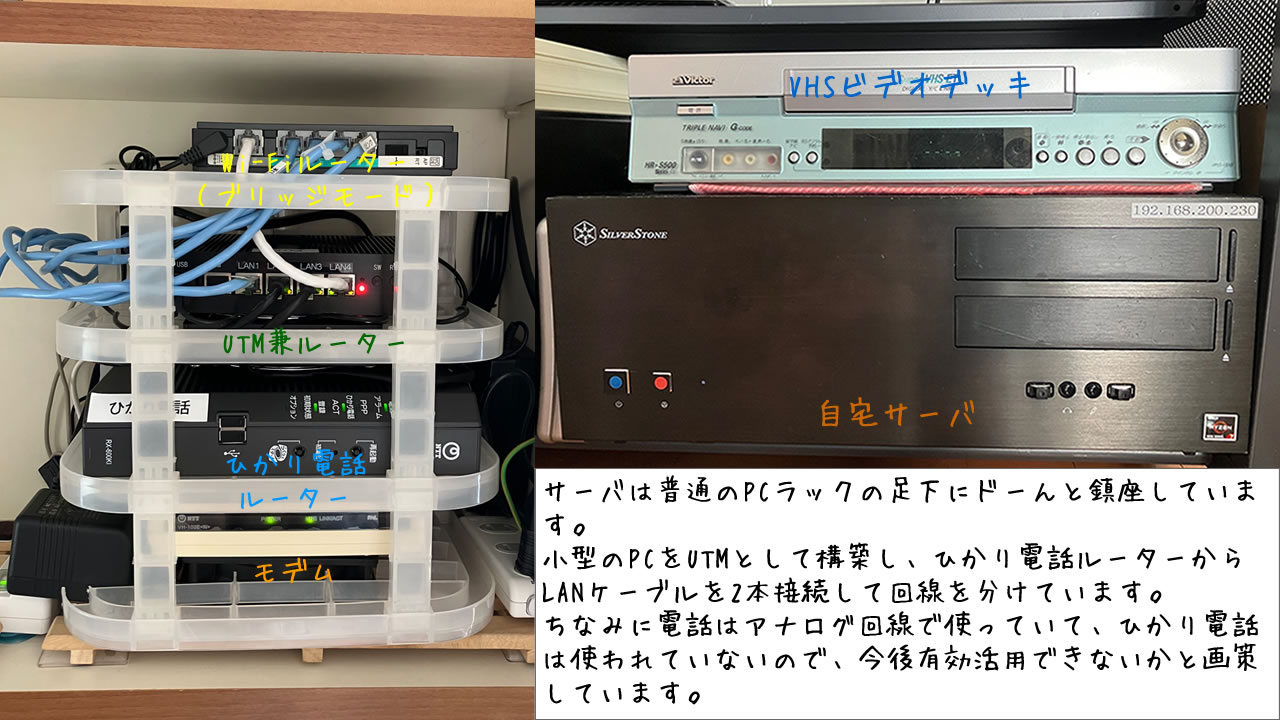

画像をクリックすると、設置の様子が表示されます。

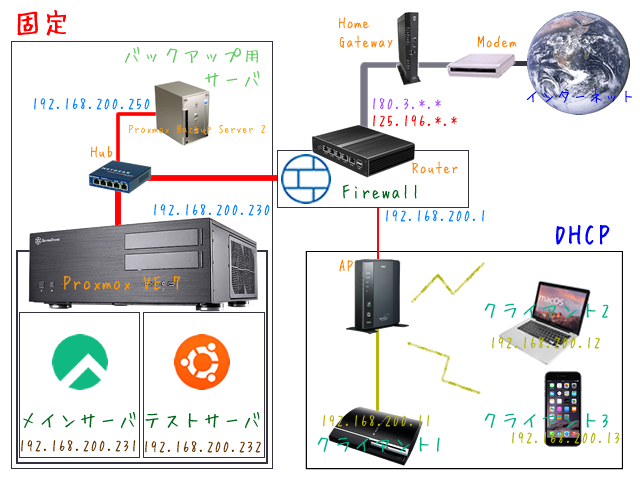

125.196.…というのがグローバルIPアドレス、192.168.…というのがプライベートアドレスです。

うちの場合、グローバルIPアドレスが非固定で度々変わるので、DynamicDNSを利用しています。

サーバ機

SilverStone - SST-GD08B

• OS  - Proxmox Virtual Environment 7.4
• M/B - ASUS TUF GAMING B550-PLUS
• CPU - AMD Ryzen 7 5700X (TDP 65W、3.4GHz)
• P/U - Silver Stone SST-ET650-HG-Rev
• Cooler - Scythe BIG SHURIKEN3（ファン交換済み）
• Mem - DDR4-3200 64GByte (16GB*4枚)
• HDD - 2.5inch 160Gbyte + 3.5inch 1TByte*2 + 4TByte*2
• LAN - 2.5Gigabit Ethernet*2 (オンボード:1、PCIe:1)

2016年から紆余曲折しつつ稼働してきたサーバをついにリプレイス！

今回はIntel製CPUではなくAMD製のRyzenで組んでみました。何しろ、発売当初の半額まで価格が落ちていたもんで、もはや衝動買いの類いですよね。…あれ？前回もそうだったような？

NICは2.5Gbps対応ですが、その他の機器が対応していないので、実質1Gbpsで動作しています。オンボードには1つしかポートがないので、PCIeでもう1ポート増設しています。

CPUの能力も上がったし、メモリ容量もこれまでの3倍ほどになったので、仮想マシンに割り当てられるリソースに余裕ができましたが…はて、どう使おうか？

Firewall

XCY - X34

• OS  - Sophos Firewall Home Edition
• CPU - Intel Celeron J1900 (TDP 10W、2.00GHz)
• Mem - DDR3-1600 8GByte (8GB*1枚)
• SSD - mSATA 256GB
• LAN - Gigabit Ethernet*4 (オンボード:4)

ファンレスの中華製小型PCですが、LANポートが4つあり、低消費電力（TDP10W）のため、自作ルータやファイアウォールを構築するには丁度良い端末です。

今回はSophosのファイアウォールソフトウェアである、Sophos Firewall Home Editionをインストールし、ルータを兼ねる形で設置しました。SSDは一応組み込み製品向けのものを搭載しているので、熱にも強い…はず？

仕様上1.35Vの省電力版メモリを使うようになっていますが、試しに普通の1.5V版メモリを差したところ問題なく使えたため、今もそのまま使っています。

スイッチングハブ

NETGEAR - GS105-300JPS

家庭用…いや、家庭用として一般的ではないかもしれませんが、スイッチングハブと言えば、私の中ではNETGEAR一択です。

全ポートギガビット対応、金属筐体で強度もGood！2013年購入以来ノントラブルです。

ちなみに、上記ネットワーク図に載っているのは5ポートのものですが、その他に8ポートのGS108-300JPS（2014年購入）も使っています。こちらもトラブルは起きていません。

アクセスポイント

NEC(Aterm) - Aterm WR8700N

家庭用のWi-Fiルータと言えば、私の中ではNEC一択です。

購入が確か2010年頃で、Wi-Fi6どころか、Wi-Fi5にも対応していない機種ですが、そこから10年以上安定して動いてくれていました。

ホームゲートウェイ（ひかり電話ルーター）

NTT東日本 - RX-600MI

IPv6と携帯代割引のために導入。

IPoE（IPv6）はこのホームゲートウェイに任せていますが、IPv4通信においてはルーターとしても機能しておらず、ただのブリッジになっています。

せっかくなので、ひかり電話機能も使いたいなと思い、色々と構想を練っていますが、多分しばらくそのままです。必要に迫られないと、中々手が回りませんね…。

バックアップ用サーバ（おまけ）

プロサイド - Mecolo c140

• OS  - Proxmox Backup Server 2.4
• M/B - SuperMicro X10SBA-L
• CPU - Intel Celeron J1900 (TDP 10W、2.00GHz)
• Mem - DDR3L-1600 8GByte (4GB*2枚)
• HDD - 3.5inch 120Gbyte + 3TByte
• LAN - Gigabit Ethernet*2 (オンボード:2)

ACアダプタ駆動のMini-ITXマザーボードを探した結果、ヤフオクでX10SBA-L搭載機を発見し落札。各サーバのデータバックアップ用に仕立てました。

SATAがSATA2までの対応なんですけど、バックアップを取る程度なら特に問題ないネ。

元々のケースが小さすぎたので、学生時代に購入したプロサイド製BTOパソコンのケース（2008年頃に使用していたもの）を流用しまして…ってどんだけ使い回すんだ！？って話ですが、使い勝手の良い大きさだから仕方ないですよね。

Proxmoxのバックアップと言うことで、Proxmox Backup Serverを使ってみました。Cephを組んでみたいと思うけど、そんなに同じようなスペックのサーバを何台も用意できないしねぇ…。

回線速度

参考までに、回線速度は以下の通り。

VDSL回線から切り替えたいけど…家の構造上そう簡単にいかないのが困りものです。
