過去のネットワーク環境
ここでは、我が家の過去のネットワーク環境を掲載しています。
[広告]
【実家】ネットワーク環境（2024年頃）
調子が悪くなったモデムと古くなったWi-Fiルーターを入れ替えました。あと、しれっとホスト用サーバのHDDを一部SSDに交換しています。

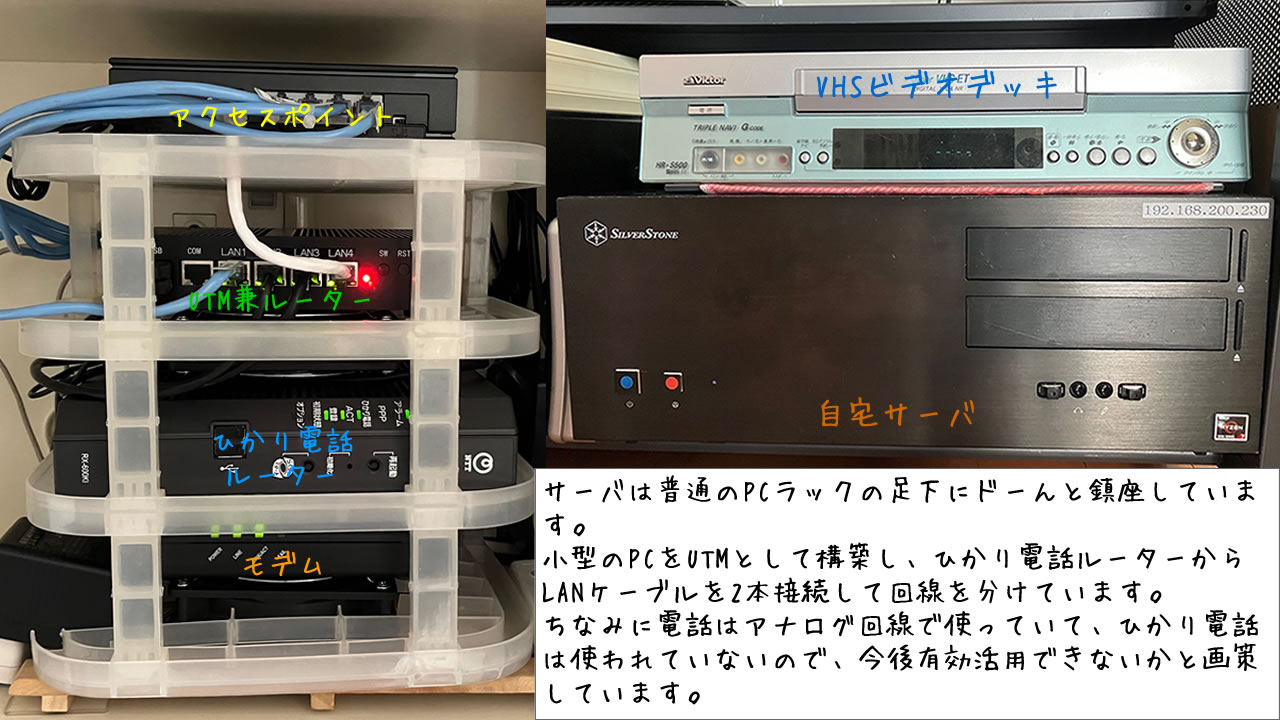

画像をクリックすると、設置の様子が表示されます。

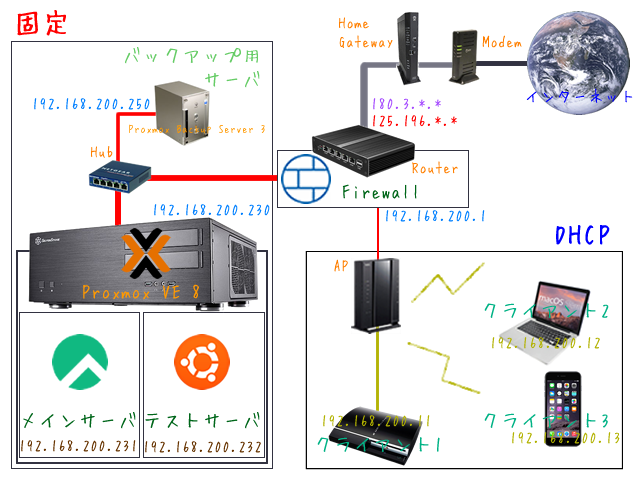

125.196.…というのがグローバルIPアドレス、192.168.…というのがプライベートアドレスです。
うちの場合、グローバルIPアドレスが非固定で度々変わるので、DynamicDNSを利用しています。
ホスト用サーバ
- OS - Proxmox Virtual Environment 8
- M/B - ASUS TUF GAMING B550-PLUS
- CPU - AMD Ryzen 7 5700X (TDP 65W、3.4GHz)
- P/U - Silver Stone SST-ET650-HG-Rev
- Cooler - Scythe BIG SHURIKEN3（ファン交換済み）
- Mem - DDR4-3200 64GByte (16GB*4枚)
- HDD - 2.5inch 160Gbyte + 3.5inch 1TByte*2
- SSD - 2.5inch 1TByte*4
- LAN - 2.5Gigabit Ethernet*2 (オンボード:1、PCIe:1)
2016年から紆余曲折しつつ稼働してきたサーバですが、2023年にリプレイスを実施。
今回はIntel製CPUではなくAMD製のRyzenで組んでみました。
NICは2.5Gbps対応ですが、その他の機器が対応していないので、実質1Gbpsで動作しています。オンボードには1つしかポートがないので、PCIeでもう1ポート増設しています。
ファイアウォール
- OS - Sophos Firewall Home Edition
- CPU - Intel Celeron J1900 (TDP 10W、2.00GHz)
- Mem - DDR3-1600 8GByte (8GB*1枚)
- SSD - mSATA 256GB
- LAN - Gigabit Ethernet*4 (オンボード:4)
ファンレスの中華製小型PCですが、LANポートが4つあり、低消費電力（TDP10W）のため、自作ルータやファイアウォールを構築するには丁度良い端末です。
今回はSophosのファイアウォールソフトウェアである、Sophos Firewall Home Editionをインストールし、ルータを兼ねる形で設置しました。SSDは一応組み込み製品向けのものを搭載しているので、熱にも強い…はず？
アクセスポイント
家庭用のWi-Fiルータと言えば、私の中ではNEC一択です。
そこまで大きくない割に、しっかりWi-Fi6対応です。
以前はNECのWi-Fiルータ（Aterm WR8700N）をアクセスポイントとして使用していましたが、古くなるにつれて脆弱性の問題も色々出てきたので交換しました。
一時Ciscoの中古APを使ってみましたが、どうにも不安定だったので、結局普通のWi-Fiルータに戻りました。
ホームゲートウェイ（ひかり電話ルーター）
IPv6と携帯代割引のために導入。
IPoE（IPv6）はこのホームゲートウェイに任せていますが、IPv4通信においてはルーターとしても機能しておらず、ただのブリッジになっています。
せっかくなので、ひかり電話機能も使いたいなと思い、色々と構想を練っていましたが、結局何もせずに終わりましたな。
バックアップ用サーバ（おまけ）
プロサイド - Mecolo c140
- OS - Proxmox Backup Server 3
- M/B - SuperMicro X10SBA-L
- CPU - Intel Celeron J1900 (TDP 10W、2.00GHz)
- Mem - DDR3L-1600 8GByte (4GB*2枚)
- HDD - 3.5inch 120Gbyte + 3TByte
- LAN - Gigabit Ethernet*2 (オンボード:2)
ACアダプタ駆動のMini-ITXマザーボードを探した結果、ヤフオクでX10SBA-L搭載機を発見し落札。各サーバのデータバックアップ用に仕立てました。
元々のケースが小さすぎたので、学生時代に購入したプロサイド製BTOパソコンのケース（2008年頃に使用していたもの）を流用しまして…ってどんだけ使い回すんだ！？って話ですが、使い勝手の良い大きさだから仕方ないですよね。
Proxmoxのバックアップと言うことで、今回はProxmox Backup Serverを使ってみました。Cephを組んでみたいと思うけど、そんなに同じようなスペックのサーバを何台も用意できないしねぇ…。
スイッチングハブ
全ポートギガビット対応、金属筐体で強度もGood！2013年購入以来ノントラブルです。
ライフタイムハードウェア保証のため、メーカーが続ける限りがずっと保証が続きます。
回線速度
参考までに、回線速度は以下の通り。
VDSL回線から切り替えたいけど…家の構造上そう簡単にいかないのが困りものです。
